PROMAG | APEX Series

Promag

---------
---------

APEX Series

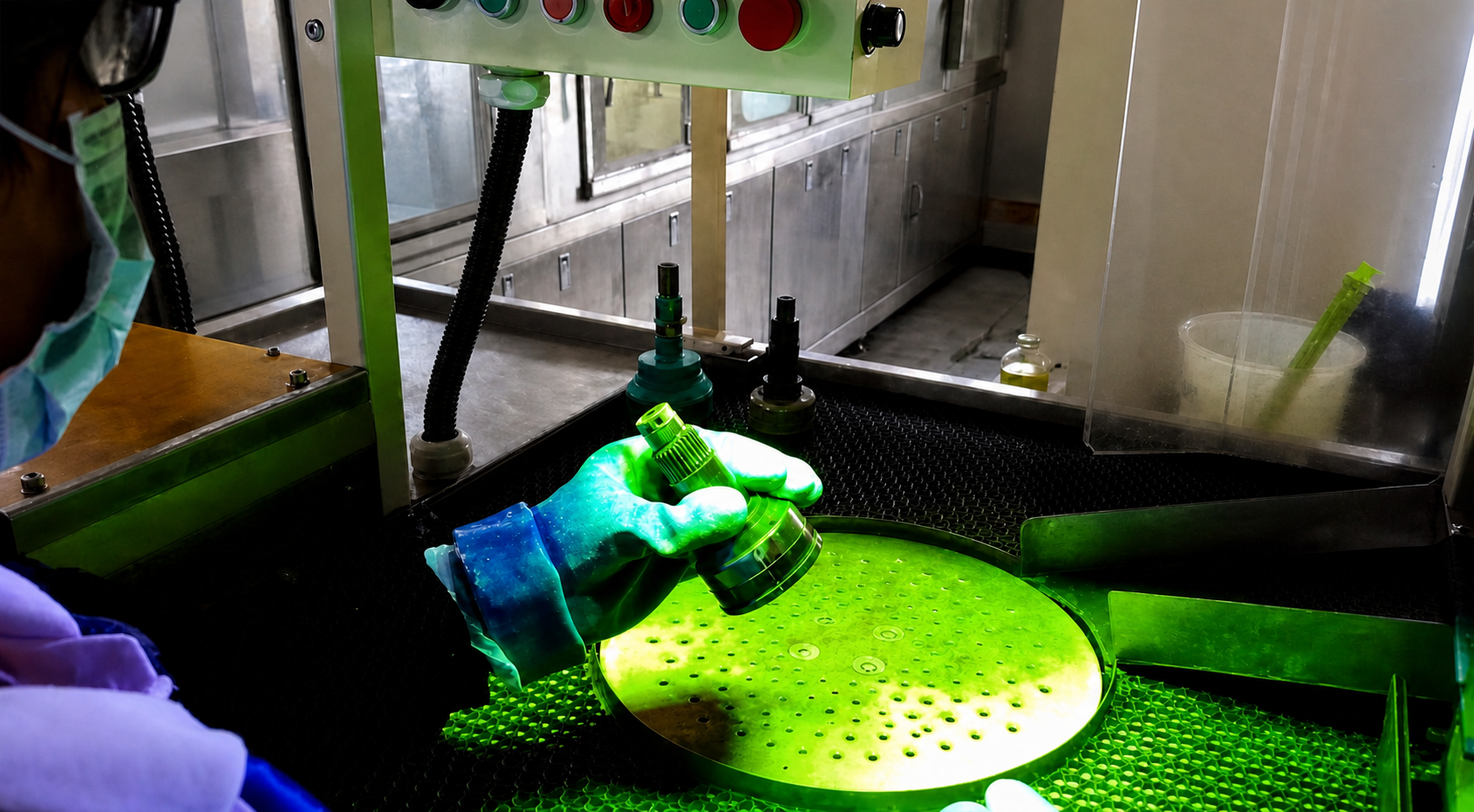

定置型磁粉探傷（MPI）ベンチ

PROMAG APEXシリーズは、自動車、石油・ガスから航空宇宙分野の部品・コンポーネント、MRO業務に至るまで、多様な産業ニーズに対応するよう緻密に設計されています。

ISO 9001規格のもとで製造され、ASTM E709、ASTM E1444、NADCAP要求に準拠した試験を実施しており、優れた信頼性と効率性を備えた磁粉探傷（MPI）検査を実現します。

製品ラインナップを見る技術仕様を見る

0 A

最大電流出力

0 mm

最大クランプ長

0 mm

最大コイル径

0 シリーズ

モデルA・X・Y

品質システム ISO 9001:2015

試験方法 ASTM E709

試験基準 ASTM E1444

航空宇宙認証 NADCAP

Key Features

プロフェッショナルな
検査ワークフローのために

多彩な磁化方式

AC・HWDC・1相FWDC・3相FWDCの磁化に対応し、多様な産業用途において表面および表面直下のきずを高精度に検出します。

PLC・HMI制御

精密なパラメータ制御、安定した出力精度、再現性の高い動作シーケンスにより、厳格なプロフェッショナル検査要求に対応します。

規格認証への適合

ASTM E1444およびNadcap要求に準拠して設計・試験されており、航空宇宙分野をはじめ各種産業において信頼性と再現性の高い検査結果を実現します。

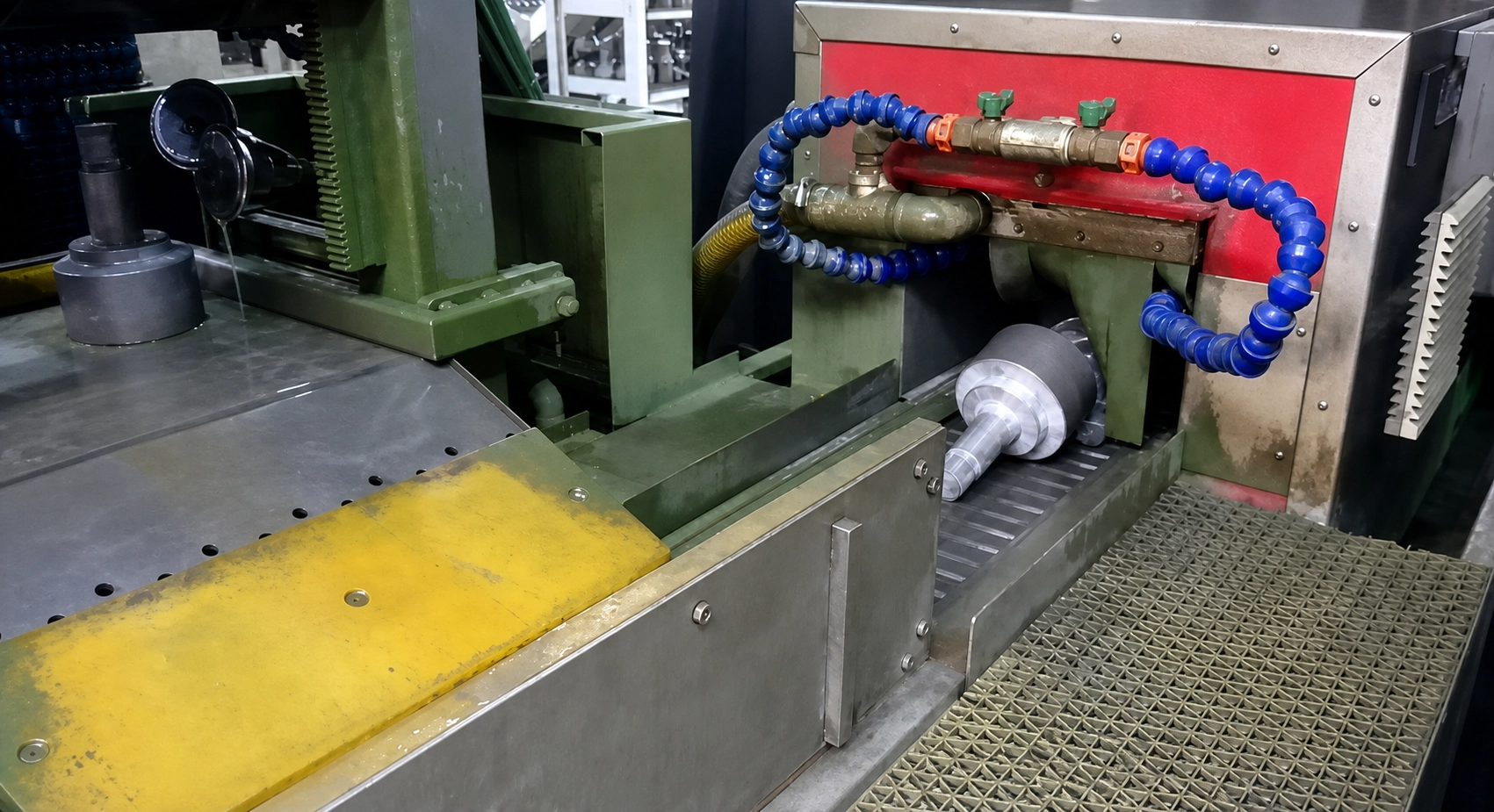

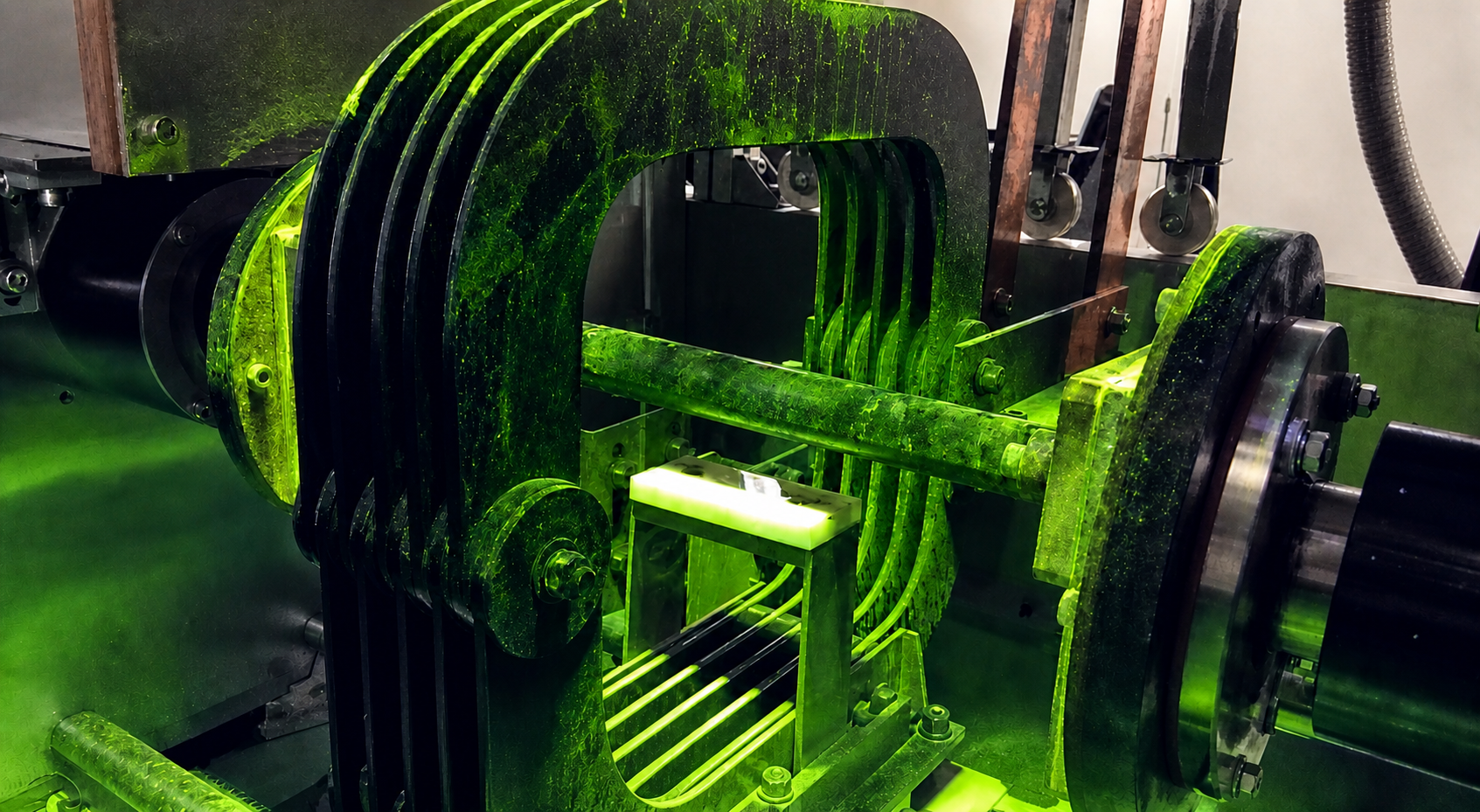

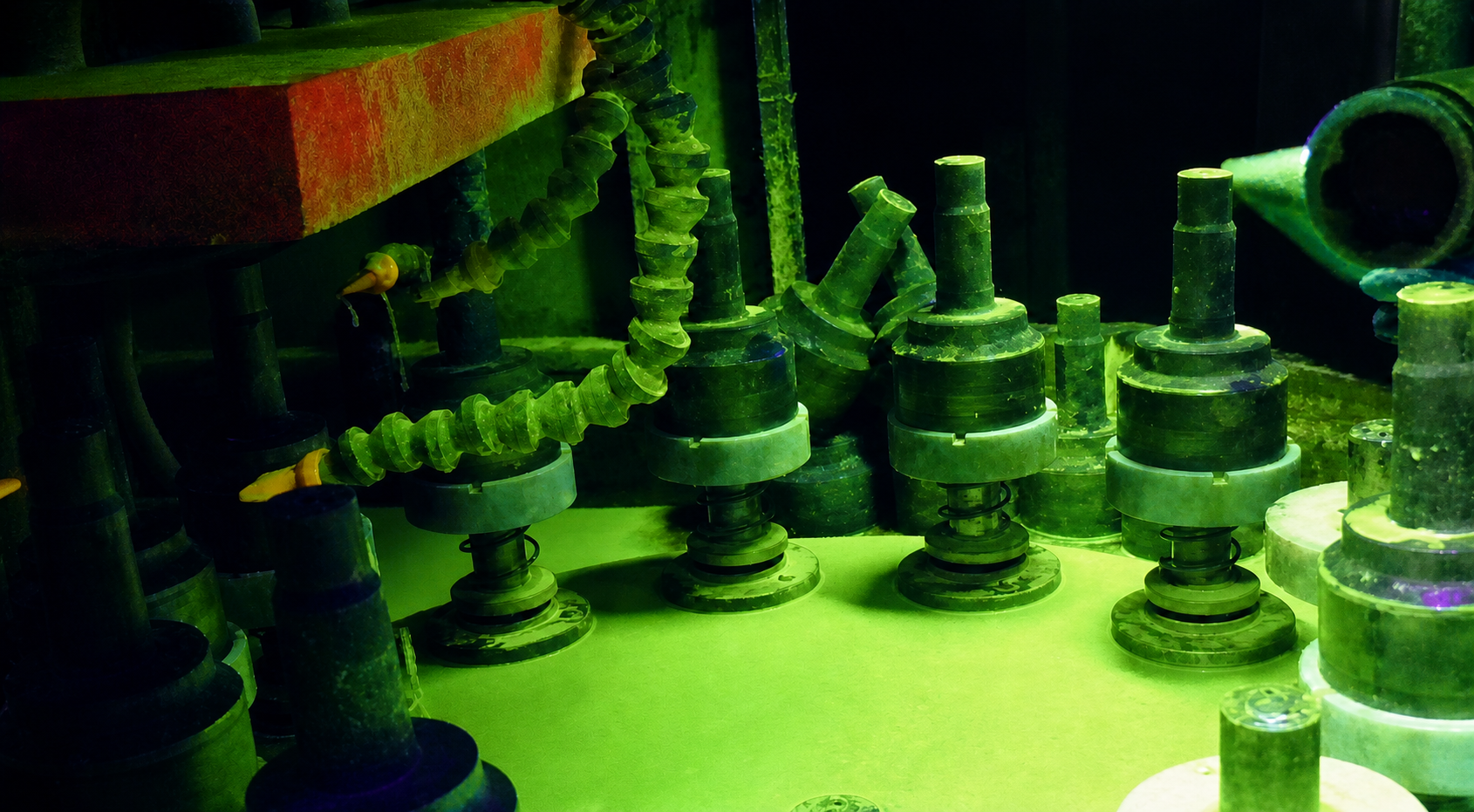

シームレスな統合・カスタム開発

カスタム定置型ベンチや搬送自動化設備との統合、既存MPIシステムへの改修に対応します。Model Cは最大3出力に対応し、複雑な多方向磁化の検査ニーズにも柔軟に
対応します。

APEX Series

技術仕様

230 – 575 V

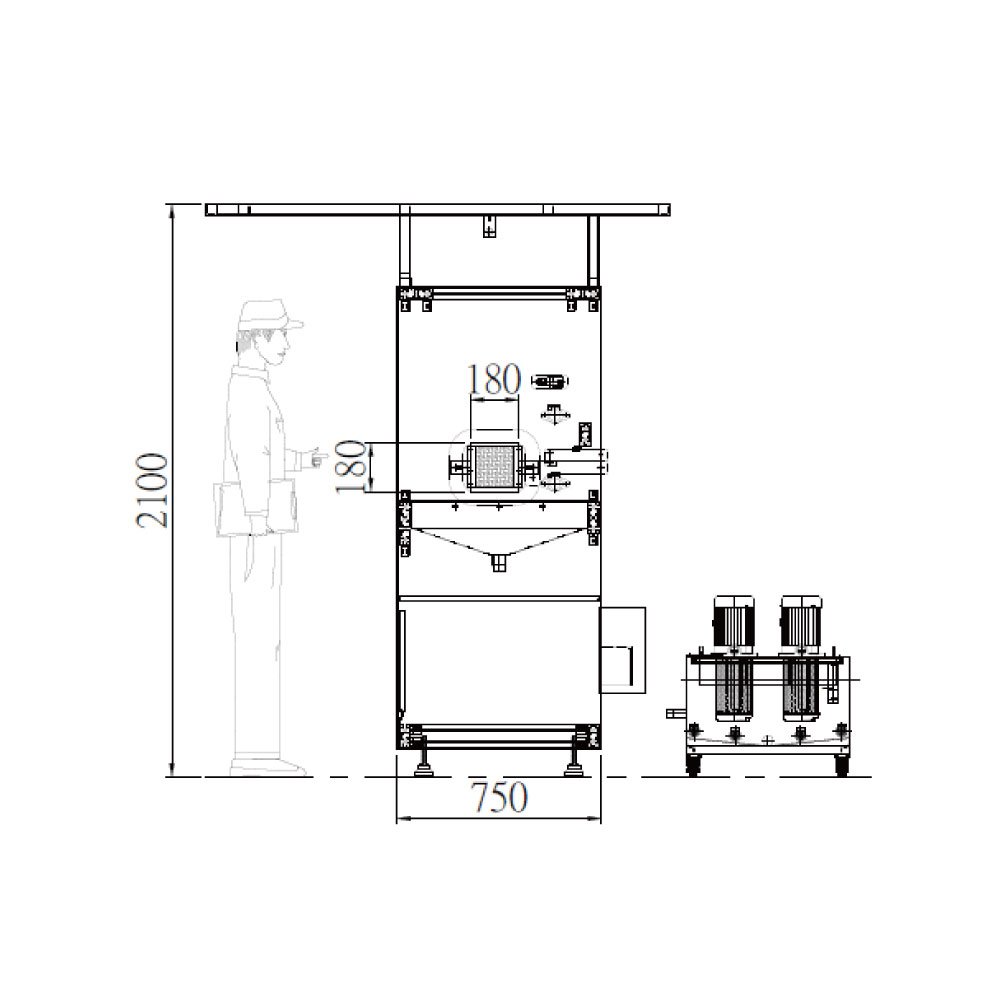

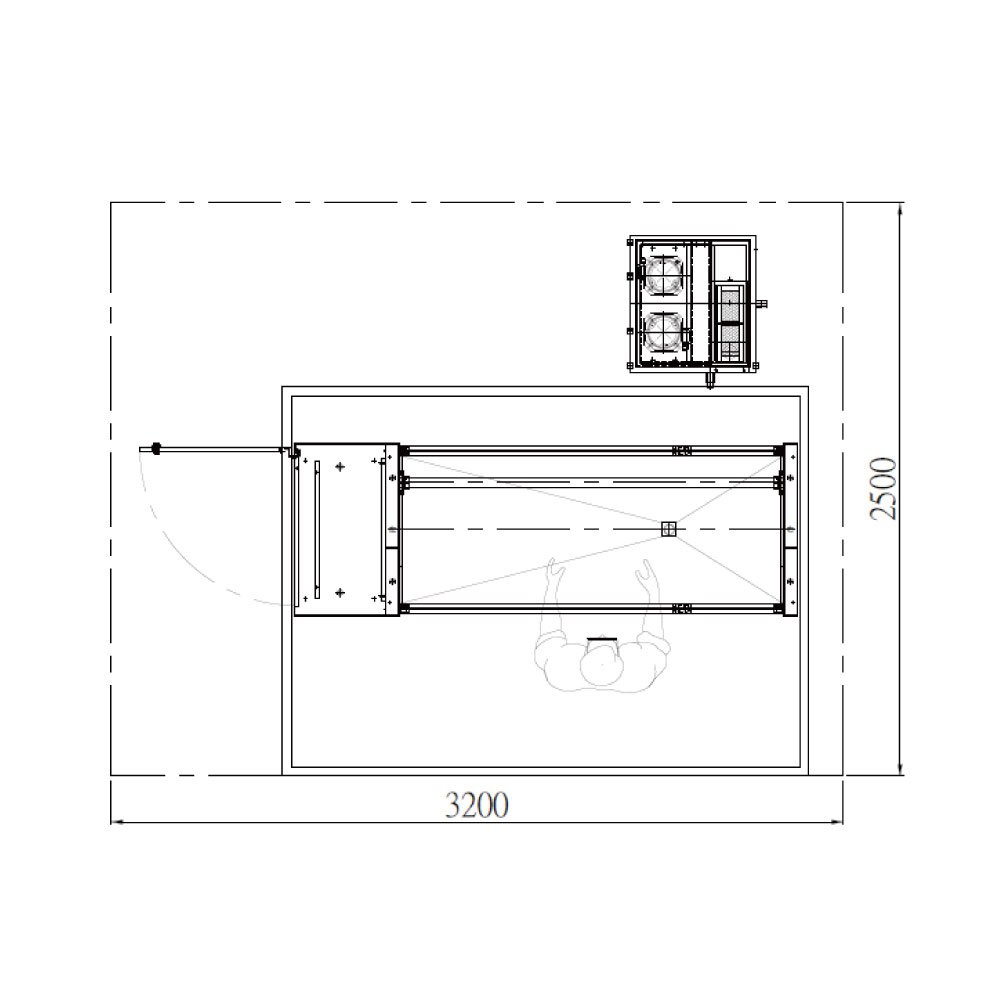

Model A スタンダード・デュアルモード磁化

湿式法による検査において、表面および表面直下のきずを検出する交流（AC）磁化および直流（DC）磁化に対応します。

磁化方式

AC・DC

磁化方向

単方向

相

単相

最大電流容量

6,000 – 10,000 A

機種	A-3000	HDA-3030	A-6000	HDA-6060	FDA-6060
AC	3,000	3,000	6,000	6,000	6,000
HWDC	–	3,000	–	6,000	–
FWDC	–	–	–	–	6,000

独立制御：周方向磁界と長手方向磁界をそれぞれ個別に調整できる、独立可変式の2出力を搭載しています。

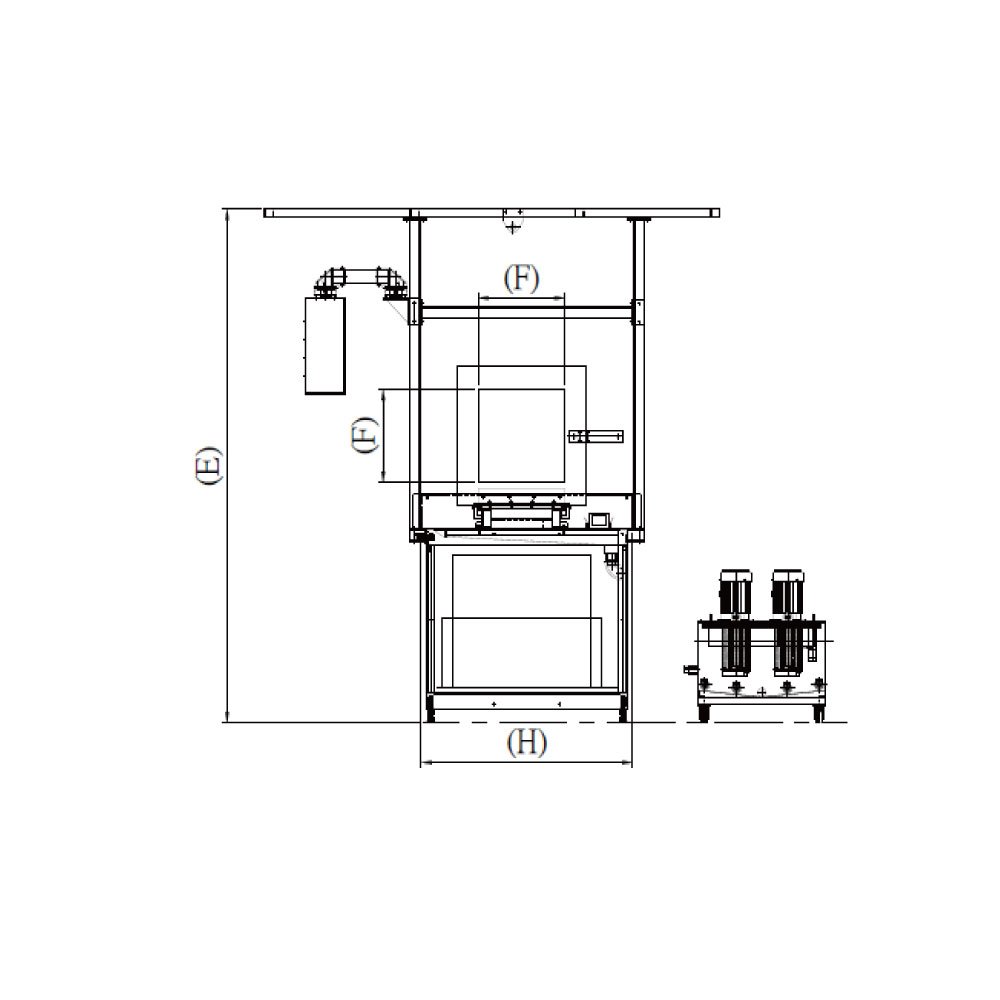

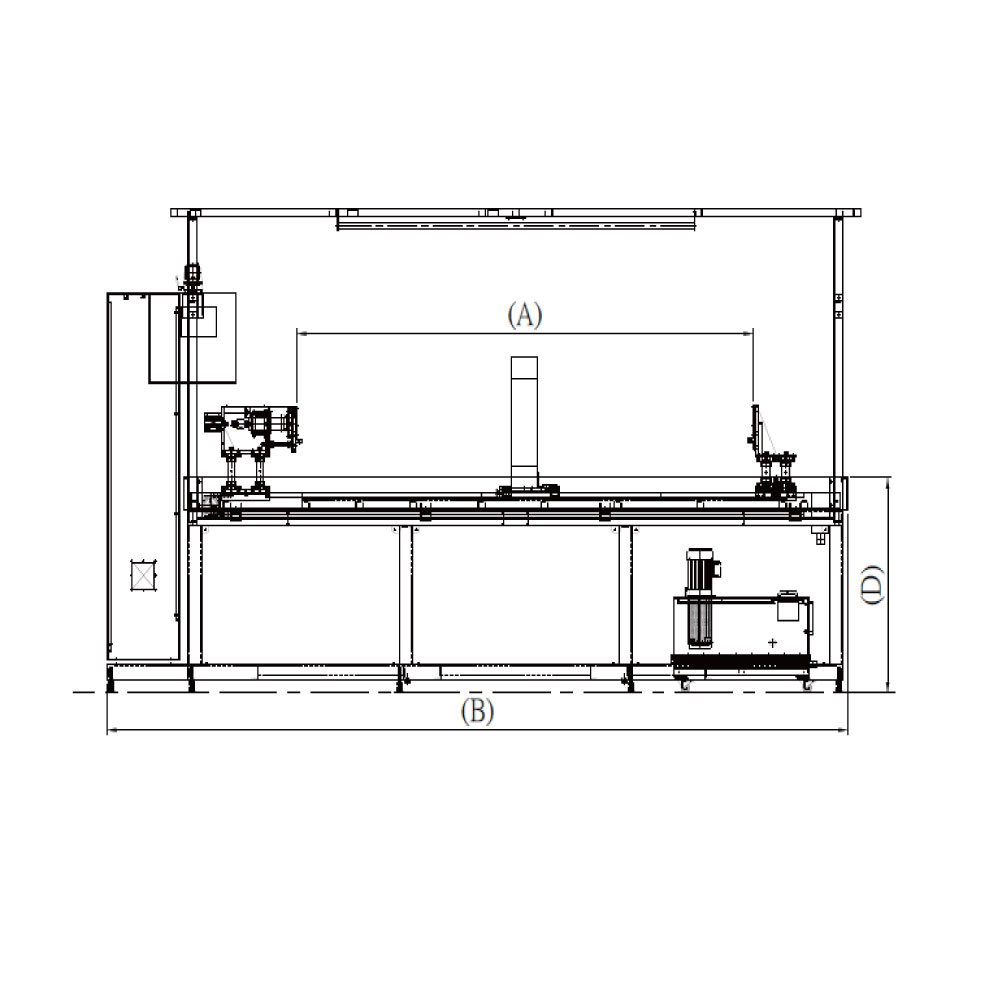

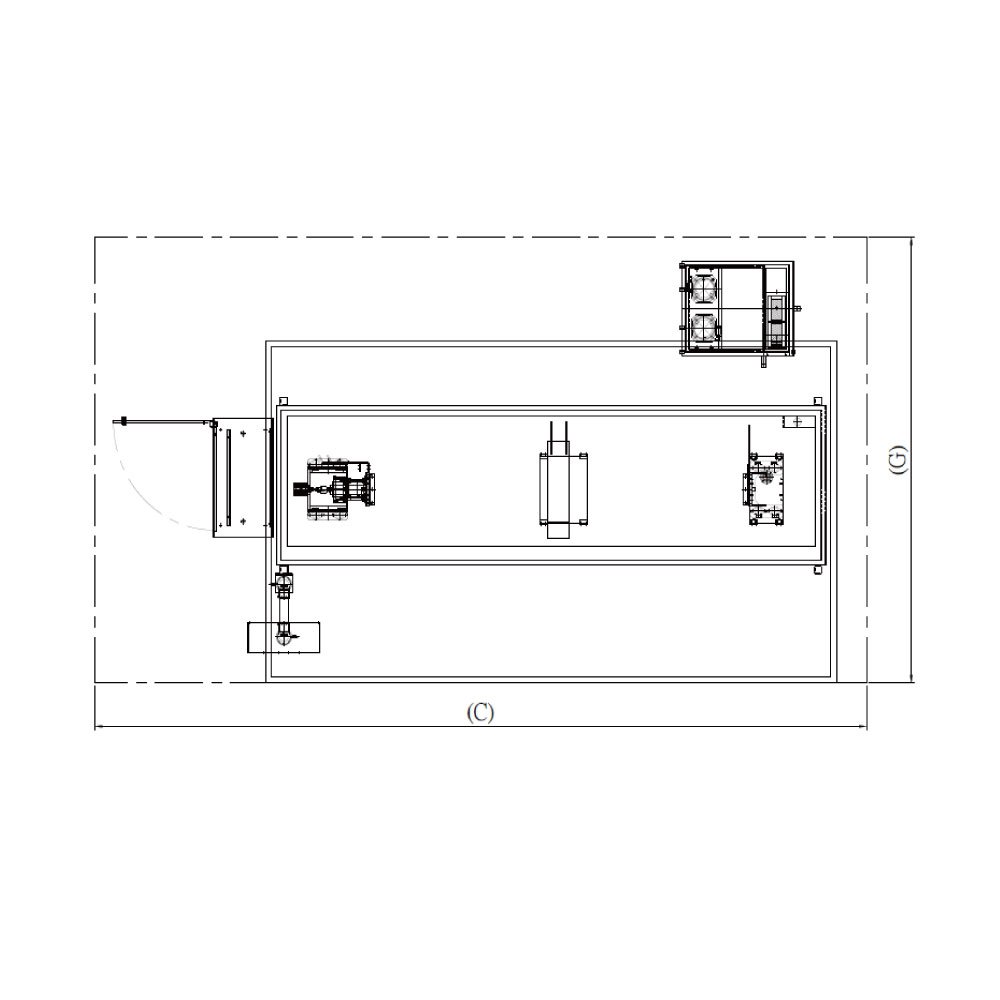

Model X 多方向・高効率

AC・HWDC・1P-FWDCを組み合わせ、1回の磁化サイクルで多方向検出に対応します。

磁化方式

AC・HWDC・1P-FWDC

磁化方向

多方向

相

単相

最大電流容量

6,000 – 10,000 A

機種	A2-3000	HDA2-3000	HFA3-3000	A2-6000	HDA2-6000	HFA3-6000
AC	3,000	3,000	3,000	6,000	6,000	6,000
HWDC	–	3,000	3,000	–	6,000	6,000
FWDC	–	–	3,000	–	–	6,000

最大効率：1回の磁化サイクルであらゆる方向のきずを検出でき、部品の処理能力を大幅に向上させます。

Model Y 高出力・重負荷対応

PROMAGの湿式蛍光磁粉探傷ベンチの中で最も高出力なモデルで、6,000～10,000 Aの3相全波直流（3P-FWDC）を出力します。

磁化方式

AC・3相FWDC

磁化方向

単方向

相

三相

最大電流容量

6,000 – 10,000 A

機種	3FDA-6020	3FDA-6040	3FDA-1040	3FDA-1060
AC	2,000	4,000	4,000	6,000
HWDC	–	–	–	–
FWDC	6,000	6,000	10,000	10,000

最高感度：優れたエネルギー効率を保ちながら深部まで届く高出力磁化を実現し、表面および表面直下のきずを明瞭に指示表示します。

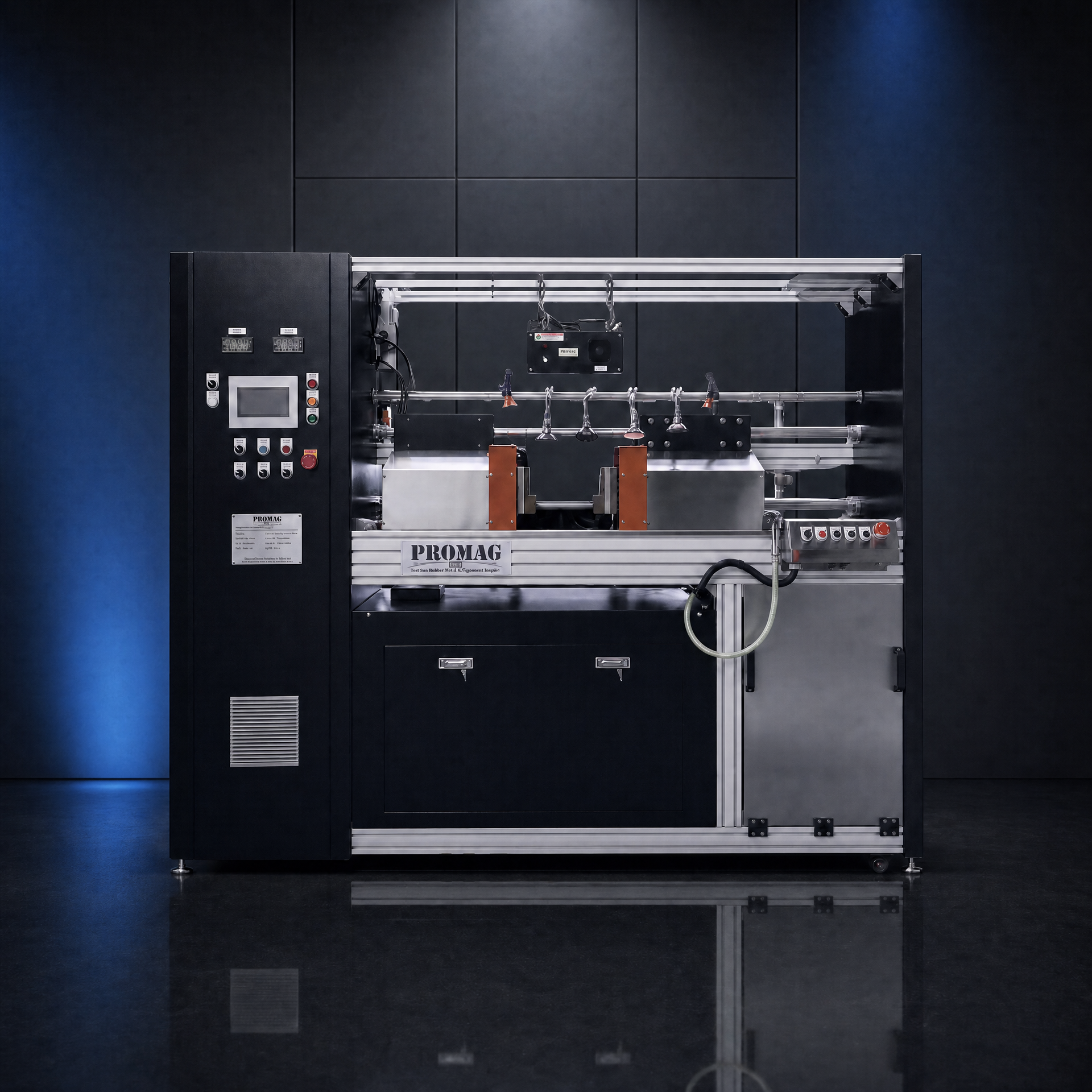

Model A

230 – 575 V

Model A

スタンダード・デュアルモード磁化

周方向磁界と長手方向磁界をそれぞれ調整できる、独立可変式の2出力によるAC・DC磁化に対応します。

磁化方向単方向

相単相

最大電流6,000 – 10,000 A

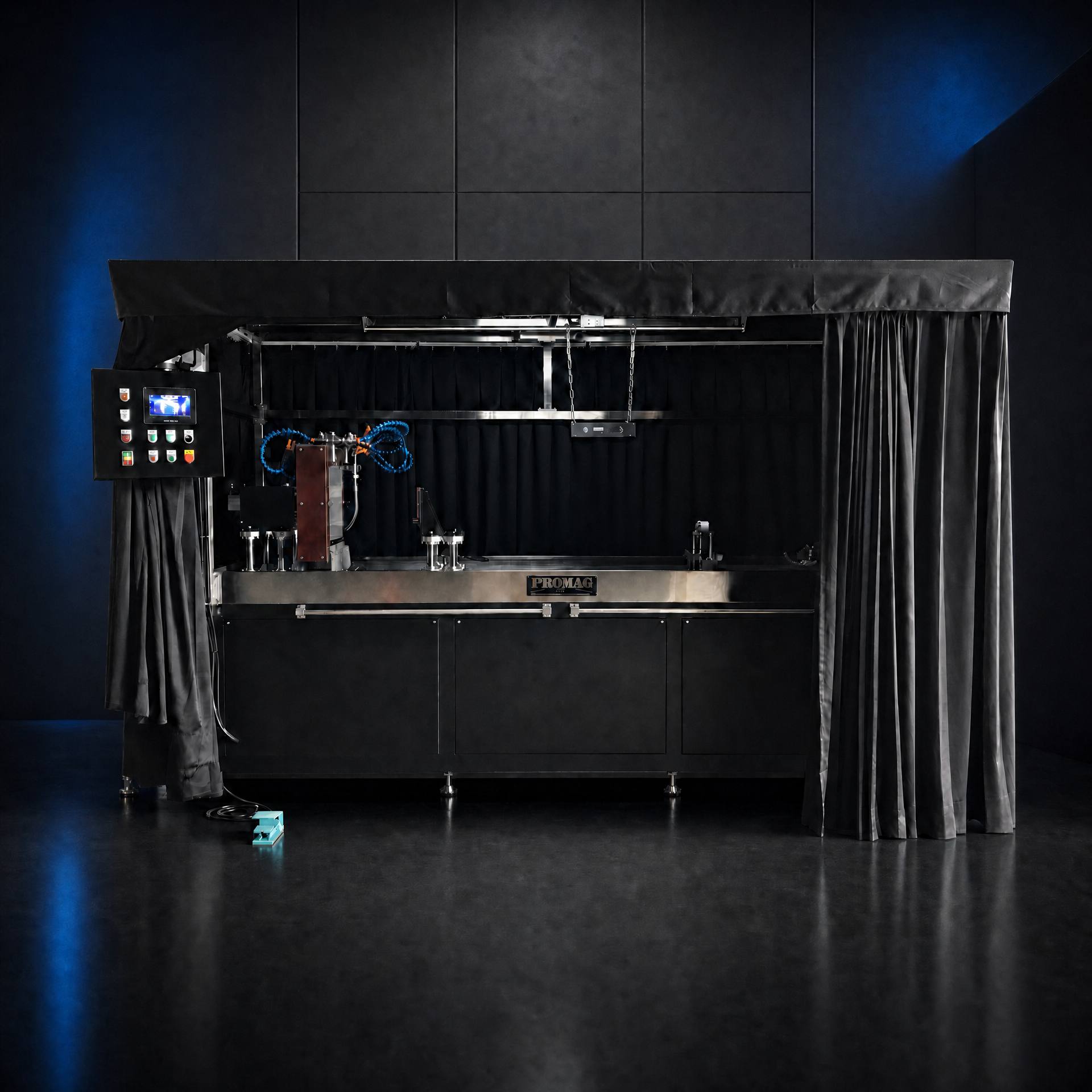

Model X

230 – 575 V

Model X

多方向・高効率

AC・HWDC・1P-FWDCを組み合わせ、1回の磁化サイクルで多方向検出に対応します。

磁化方向多方向

相単相

最大電流6,000 – 10,000 A

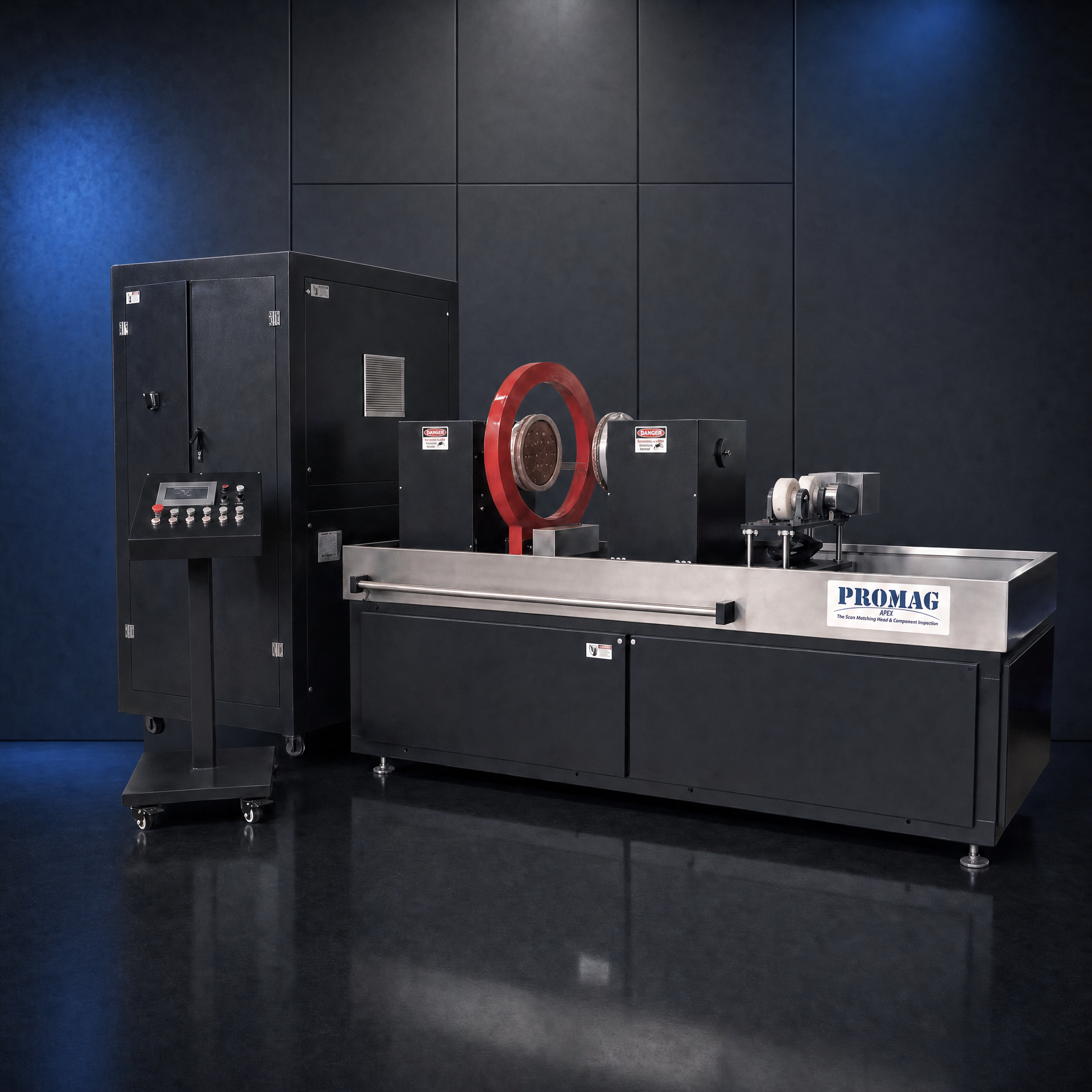

Model Y

230 – 575 V

Model Y

高出力・重負荷対応

PROMAGの湿式ベンチの中で最も高出力なモデルで、6,000～10,000 Aの3相FWDCを出力します。

磁化方向単方向

相三相

最大電流6,000 – 10,000 A

仕様比較表

APEXシリーズ	Model A	Model X	Model Y

ポジショニング	スタンダード・デュアルモード	多方向・高効率	高出力・重負荷対応
磁化方向	単方向	多方向	単方向
相	単相	単相	三相
接触通電容量（アンペア）
AC	3,000 – 6,000	3,000 – 6,000	2,000 – 6,000
HWDC	3,000 – 6,000	3,000 – 6,000	–
FWDC	6,000	3,000 – 6,000	6,000 – 10,000
電源
電源電圧	230 / 380 / 415 / 460 / 575 V · 50 / 60 Hz（発注前に要確認）
機械仕様・工程

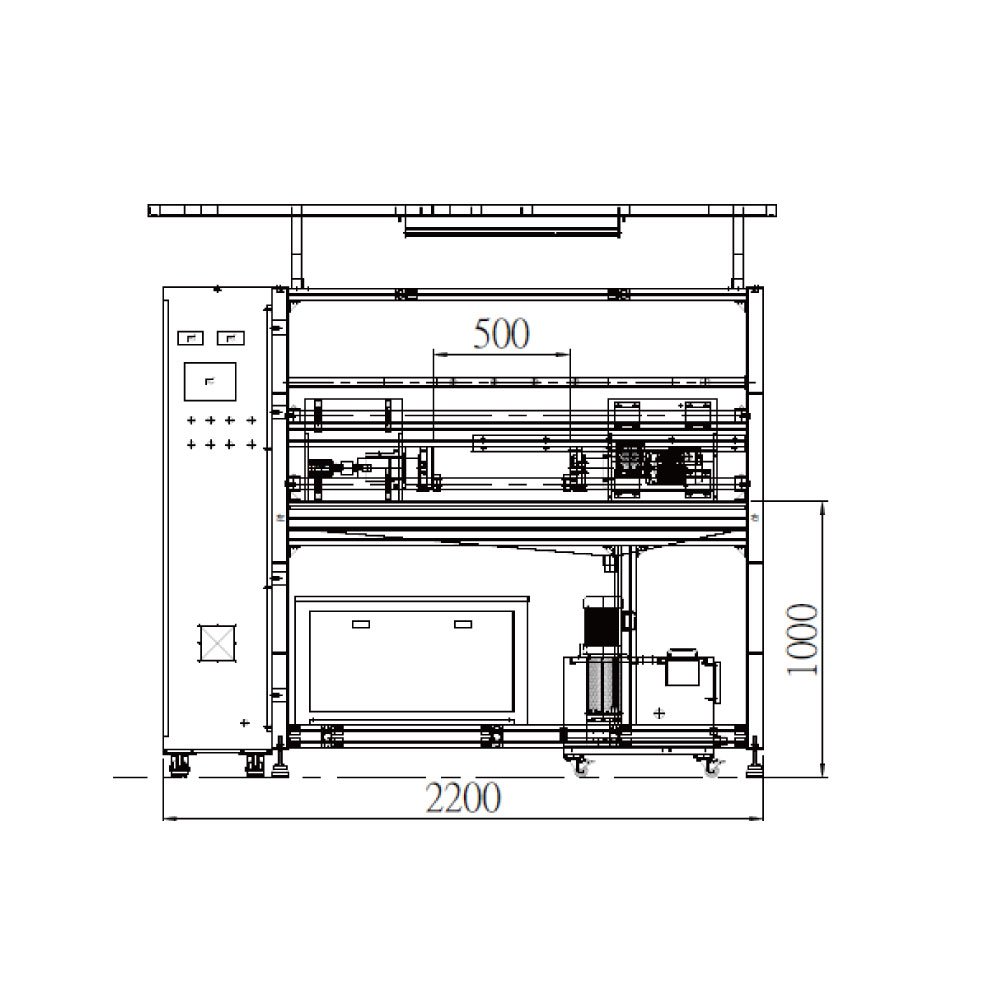

クランプ長	500 / 1,500 / 2,500 / 3,500 / 5,000 mm19.7 / 59.1 / 98.43 / 137.8 / 196.9 in	500 / 1,500 / 2,500 / 3,500 / 5,000 mm19.7 / 59.1 / 98.43 / 137.8 / 196.9 in （500 mmは3,000 A仕様のみ。6,000 A仕様は1,500 mmから）	500 / 1,500 / 2,500 / 3,500 / 5,000 mm19.7 / 59.1 / 98.43 / 137.8 / 196.9 in
コイル径	400 / 520 / 640 mm15.75 / 20.47 / 25.2 in （接点間中央、5ターン／コイル）
デューティサイクル	最大出力時、通電0.5秒・休止10秒のデューティサイクル5%
圧縮空気	最小5 bar（レギュレーターは買主にてご用意ください）
撹拌タンク	クランプ長さ500 mm（19.7 in）の場合：70 Lクランプ長さ501～5,000 mm（19.7～196.9 in）の場合：100 L
機種
型式	A-3000・HDA-3030・A-6000・HDA-6060・FDA-6060	A2-3000・HDA2-3000・HFA3-3000・A2-6000・HDA2-6000・HFA3-6000	3FDA-6020・3FDA-6040・3FDA-1040・3FDA-1060
